| Frequency Range | 5.85 GHz to 8.2 GHz (C-Band Continuous) |
| V.S.W.R (Max Profile) | ≤ 1.25 : 1 |
| Maximum Power Handling | 300 Watts (CW Continuous Wave) |
| Nominal Impedance | 50 Ohms |
| Waveguide Size Standard | EIA WR-137 (R70 / WG14 Layout) |
| Waveguide Flange Designation | PAR Style Flange Standard Layout (CPR-137 Flange Compatible) |
| Coaxial Connector Interface | N-Female Interface Premium Port Layout |

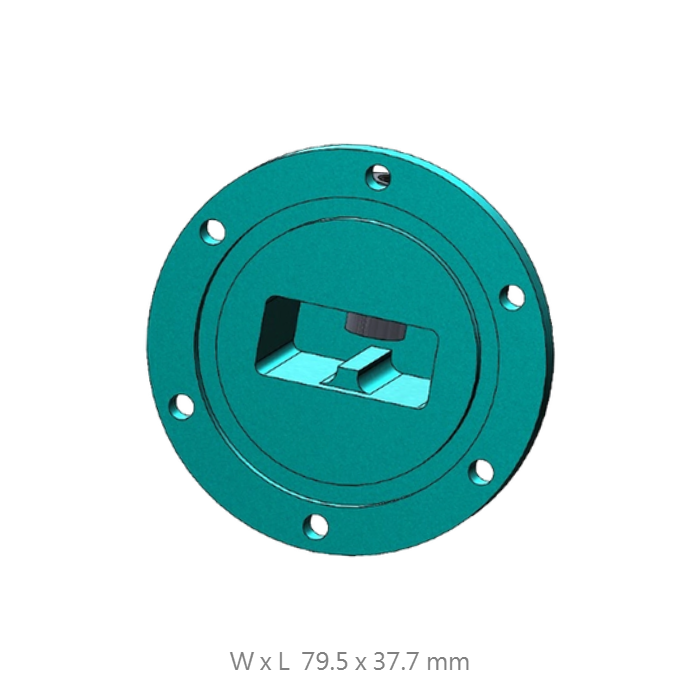

| Physical Dimensions (W x L) | 79.5 x 37.7 mm |
| Net Weight | 160 g |
| Body Material Profile | High-Grade Precision Machined Aluminum |
| Manufacturing Origin | Taiwan Design & Made in Taiwan (FT-RF) |
Optimized internal transition geometry effectively eliminates mode reflections, ensuring minimal signal leakage and clean mapping flatness across the full 5.85–8.2 GHz operating spectrum.
The primary transition component for the HS-137 series standard gain horn architectures, providing optimized impedance matching thresholds for accurate directional radiation pattern mapping.
Precision designed and manufactured in Taiwan under strict industrial quality control standards, ensuring consistent internal launcher dimensions, absolute flat positioning alignment, and calibration constancy.
Precision-engineered to manage continuous transmission wave loads up to 300W CW safely, making it suitable for both high-precision receiver arrays and intense microwave source interfaces.
Features a standardized rectangular PAR waveguide flange layout for secure mechanical coupling, ensuring stable power transitions and repeatable, uncompromised test results in severe RF testing configurations.
Contact our technical engineering team today to request custom flange drilling patterns, individual certified V.S.W.R plots, alternative connector ports, or integrated antenna assembly requirements.
